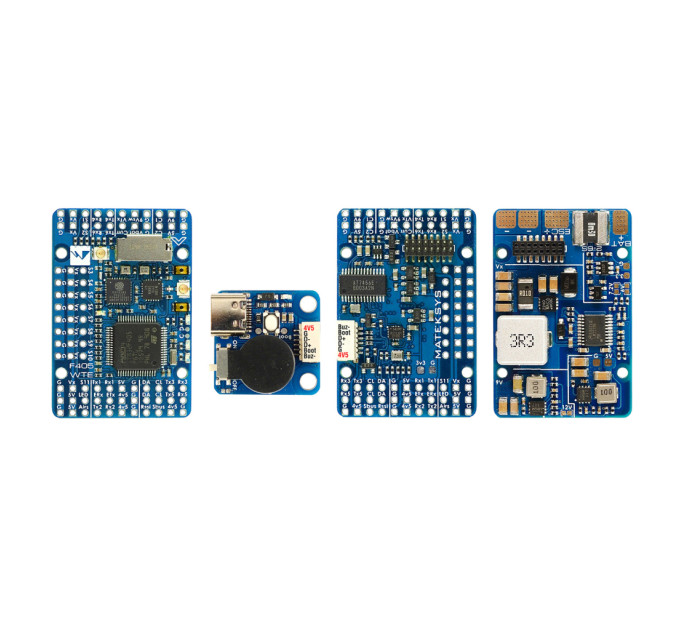

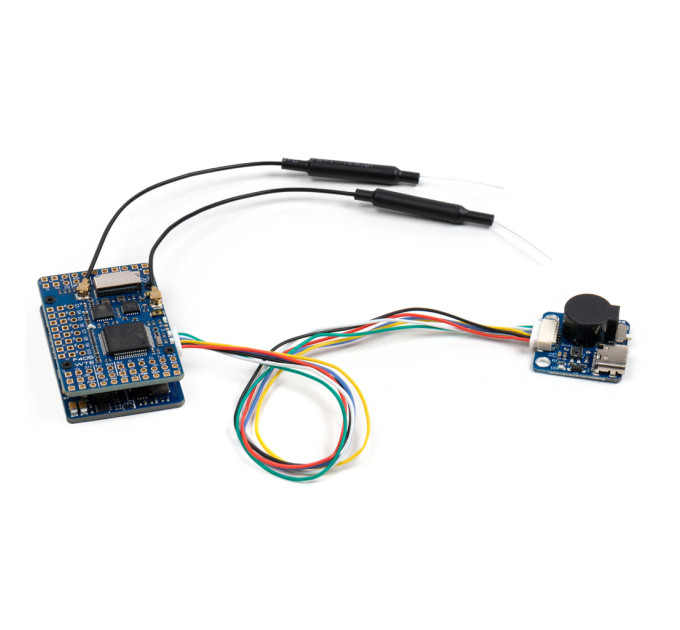

Політний контролер (FC) Hobbyporter F405-WTE(Matek copy) (F405_WTE)

2025.00₴

Відгуків: 0

Виробник: Hobbyporter
Код товару: U1034411
Довжина: 5.00 cm x Ширина: 1.20 cm x Висота: 5.00 cm
Вага: 0.09 kg

Специфікації FCMCU: STM32F405RGT6, 168 МГц, 1 МБ FlashIMU: ICM42688-PБаро: SPL06-001Екранне меню: AT7456EBlackbox: слот для карти MicroSDТелеметрія ESP WiFi (MAVLink, 14 дБм)Приймач ExpressL..Детальніше

Загальні: Артикул - F405_WTE / Гарантія - 1 (Міс.) / Модель - F405_WTE(Matec copy) / УКТ ЗЕД - 8807300090 / Характеристики: Вага - 0.085 (кг) / Процесор - STM32F405RGT6 / Розмір кріплень - 25х25 мм / Розміри - 1.20x5.00x5.00 /

2025.00₴

Знайшли дешевше?

Грн з ПДВ 2025.00₴

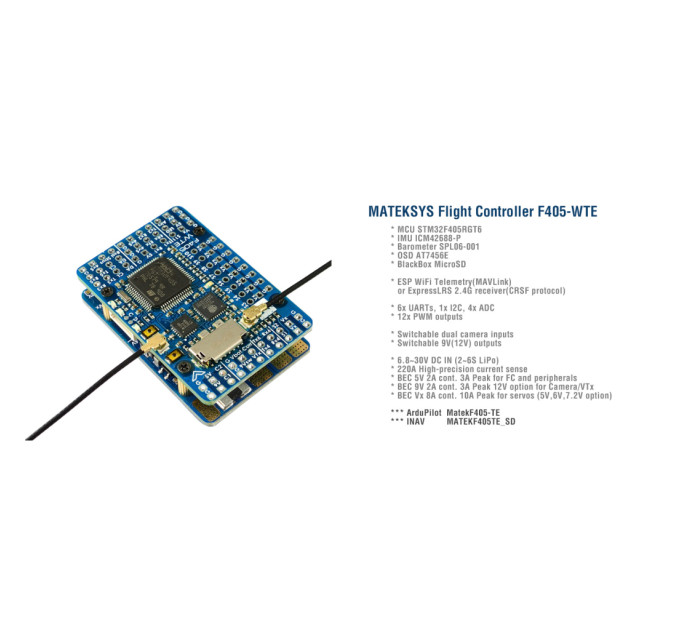

Специфікації FC

MCU: STM32F405RGT6, 168 МГц, 1 МБ Flash
IMU: ICM42688-P
Баро: SPL06-001
Екранне меню: AT7456E
Blackbox: слот для карти MicroSD
Телеметрія ESP WiFi (MAVLink, 14 дБм)
Приймач ExpressLRS 2.4G (протокол CRSF, телеметрія 12 дБм)
6x UARTs, 1x Softserial_Tx option (INAV)
12 виходів ШІМ
1x I2C
4x ADC (VBAT, струм, RSSI, повітряна швидкість)
Подовжувач USB/Beep з Type-C (USB2.0)
Перемикач подвійних входів для камер
9 В (12 В) для перемикача живлення VTX

Прошивка FC

ArduPilot: MatekF405-TE
INAV: MATEKF405TE_SD (недоступно в конфігураторі INAV 4.x)

PDB

Діапазон вхідної напруги: 6,8~30В (2~6S LiPo)
1x блок живлення ESC
Дільник напруги батареї 1K:20K (Шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
Датчик струму: 220 A, 3,3 В ADC (Шкала 150 в INAV, 66,7 A/V в ArduPilot)
Сенсорний резистор: 90A постійний, 220A пік

Вихід BEC 5 В

Призначений для контролера польоту, приймача, екранного меню, камери, зумера, 2812 LED_Strip, зумера, модуля GPS, AirSpeed
Постійний струм: 2 А, макс. 3 А

Вихід BEC 9В /12В

Призначений для відеопередавача, камери, підвісу тощо.
Постійний струм: 2 А, макс. 3 А
Опція 12 В з перемичкою
для стабільного виходу 9В/12В вхідна напруга повинна бути вище вихідної напруги +1В

Вихід BEC Vx

Призначений для сервоприводів
Напруга регулюється, 5 В за замовчуванням, 6 В або 7,2 В через перемичку
Постійний струм: 8 А, макс. 10 А
для стабільного виходу Vx вхідна напруга повинна бути > напруги Vx +1 В

Вихід BEC 3,3 В

Призначений для модуля Baro / Compass і зовнішніх периферійних пристроїв 3,3 В
Лінійний регулятор
Постійний струм: 200 мА

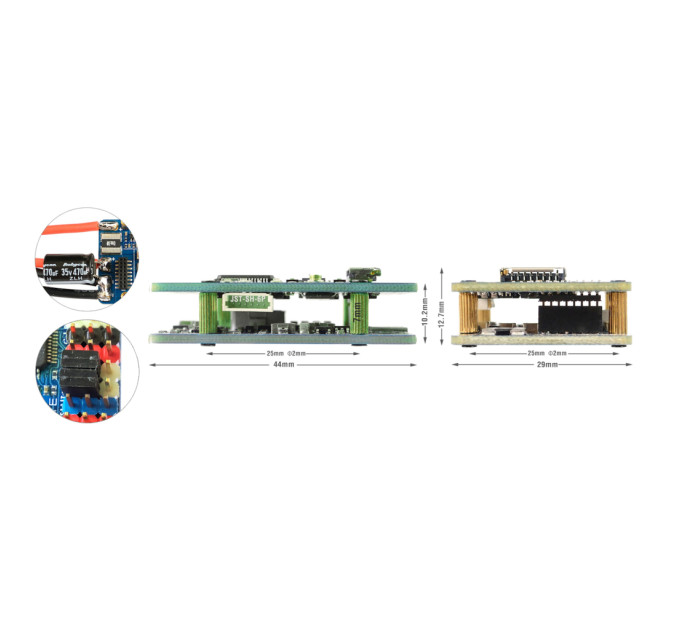

фізичний

Кріплення: 25 х 25 мм, Φ2 мм
Розміри: 44 x 29 x 12,7 мм
Вага: 22 г з адаптером USB/зумер

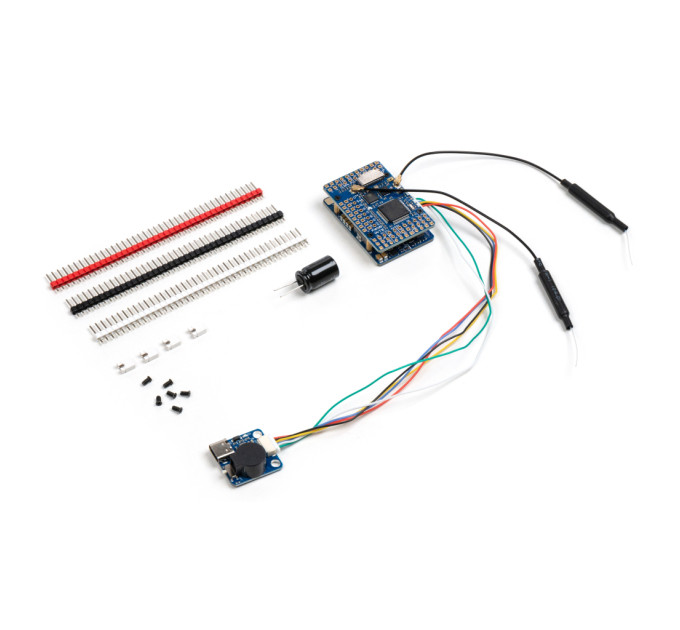

Комплектація

1x F405-WTE
1x USB(Type-C)/Beep (пасивний зумер) подовжувач + 20 см кабель JST-SH-6P до JST-SH-6P для USB-подовжувача.
2 антени IPEX-MHF1 2.4G
1x конденсатор Rubycon ZLH 35V 470uF
Виводи Dupont 2,54 (плата постачається розпаяною)

Загальні
Артикул		F405_WTE
Гарантія		1 (Міс.)
Модель		F405_WTE(Matec copy)
УКТ ЗЕД		8807300090
Характеристики
Вага		0.085 (кг)
Процесор		STM32F405RGT6
Розмір кріплень		25х25 мм
Розміри		1.20x5.00x5.00
