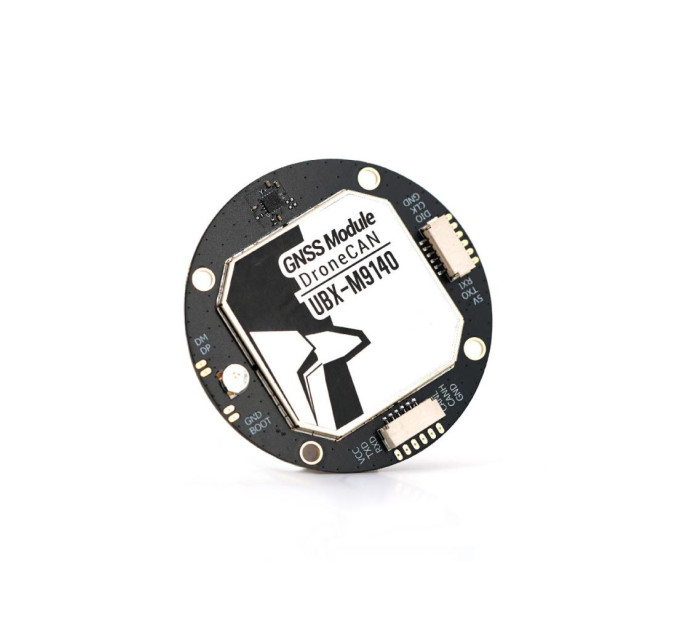

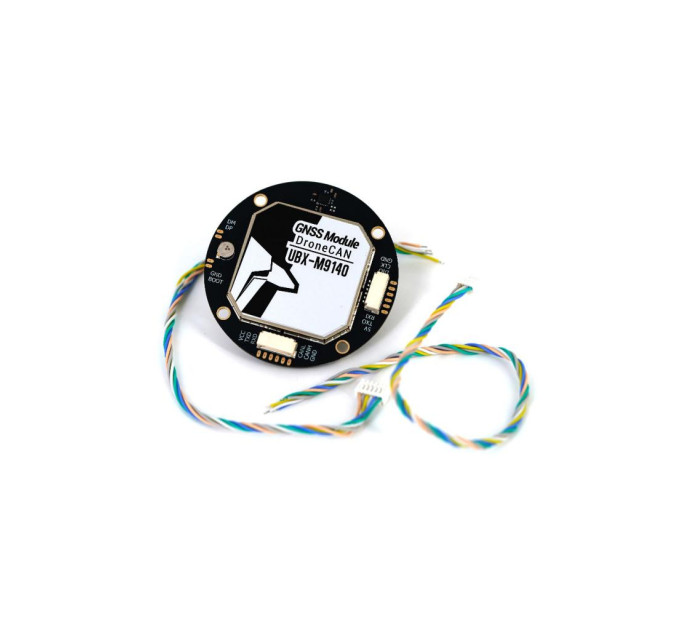

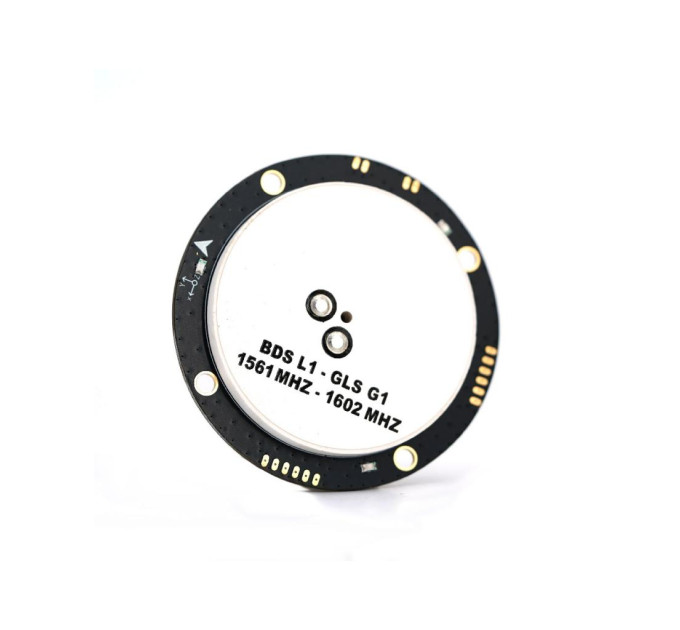

GPS модуль для дрона TBS DroneCAN GPS Module UBX-M9140 (UBX-M9140)

4535.00₴

Виробник: TBS
Код товару: U1184202
Довжина: 4.00 cm x Ширина: 2.00 cm x Висота: 4.00 cm
Вага: 0.01 kg

Електричні характеристикиЧіп ГНСС: M9140-KBПідтримувані сузір'я: GPS L1 C/A, GLONASS L10F, BDS B1I, Galileo E1B/C, QZSS, SBAS (WAAS/EGNOS/MSAS/GAGAN)Канали: 92 канали пошукуРежими роботи: GP..Детальніше

Загальні: Артикул - UBX-M9140 / Гарантія - 1 (Міс.) / Модель - DroneCAN GPS Module UBX-M9140 / УКТ ЗЕД - 8807300090 / Характеристики: Вага - 0.01 (кг) / Напруга - 5 В / Розміри - 2.00x4.00x4.00 / Супутникові системи позиціонування - Galileo / Швидкість передачі - 4800–921600 /

4535.00₴

Знайшли дешевше?

Грн з ПДВ 4535.00₴

Електричні характеристики

Чіп ГНСС: M9140-KB
Підтримувані сузір'я: GPS L1 C/A, GLONASS L10F, BDS B1I, Galileo E1B/C, QZSS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
Канали: 92 канали пошуку
Режими роботи: GPS/ГЛОНАСС/BDS/GALILEO, комбіновані
Допоміжні системи: SBAS, QZSS

Чутливість

Чутливість відстеження: -167 дБм
Чутливість повторного захвату: -160 дБм
Чутливість холодного старту: -148 дБм
Чутливість гарячого старту: -159 дБм
Горизонтальна точність: 1,5 м CEP
Точність вимірювання швидкості: 0,05 м/с
Точність динамічного курсу: 0,3°
Точність часу 1pps: RMS 30 нс, 99% 60 нс

Час початку

Холодний старт: 24 с
Допоміжний запуск: 2 с
Гарячий старт: 2 с

Вивід даних

Швидкість передачі даних: 4800–921600 біт/с (за замовчуванням 38400 біт/с)
Вихідний рівень: рівень CAN
Протоколи: NMEA, UBX
Речення NMEA: RMC, VTG, GGA, GSA, GSV, GLL
Частота оновлення: 0,25–25 Гц (за замовчуванням 1 Гц)
Флеш-пам'ять: вбудована флеш-пам'ять для збереження конфігурації при втраті живлення
1PPS: налаштовується 0,25 Гц–10 МГц, період за замовчуванням 1 с, високий імпульс 100 мс

Мікроконтролер

Мікроконтролер: STM32F103CBT6 (Cortex-M3, 72 МГц, 128 КБ флеш-пам'яті, 20 КБ SRAM)
Роз'єми: крок 1,25 мм, 6-контактні ×2
Датчики: Compass QMC5883L; немає барометра; немає 6-осьового IMU
Зумер/SD/USB/Перемикач: Недоступно
Інтерфейс: CAN 2.0 A/B

Світлодіодний

PPS/FIX: Червоний, горить постійно при включенні, блимає, коли не змінюється
TX (GPSDATA): Синій, блимає під час виведення даних
CAN: Зелений, повільно блимає після успішного зв'язку з CAN
Завершення CAN: 120 Ом не встановлене за замовчуванням; замкніть контакти на платі, щоб увімкнути

Потужність та споживання

Напруга живлення: 5,0 В постійного струму (12 В потребує апаратного налаштування)
Струм: ~120 мА

Компас

QMC5883

Фізичні та екологічні

Розміри: Φ55,8 × 9,8 мм
Вага: 32 г
Робоча температура: від -40 до +85 °C
Температура зберігання: від -40 до +105 °C

Загальні
Артикул		UBX-M9140
Гарантія		1 (Міс.)
Модель		DroneCAN GPS Module UBX-M9140
УКТ ЗЕД		8807300090
Характеристики
Вага		0.01 (кг)
Напруга		5 В
Розміри		2.00x4.00x4.00
Супутникові системи позиціонування		Galileo
Швидкість передачі		4800–921600
