Довжина: 4.00 cm x Ширина: 2.00 cm x Висота: 4.00 cm
Вага: 0.01 kg

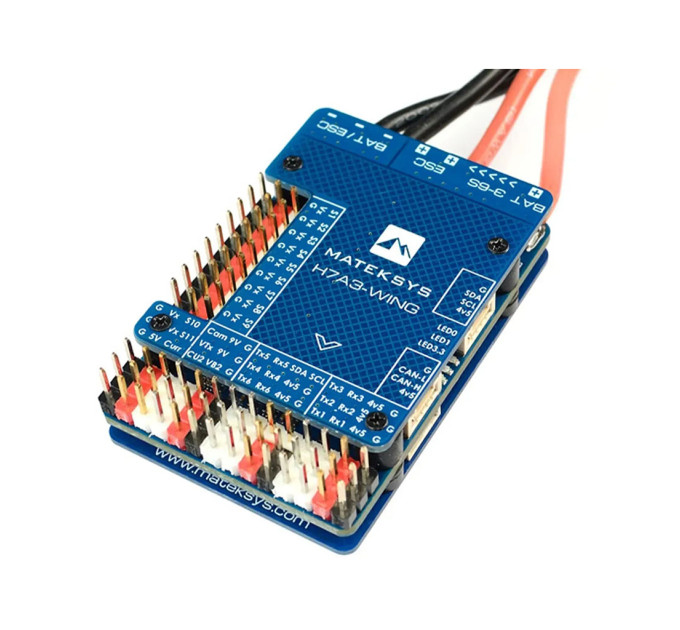

H7A3 — це сучасний польотний контролер нового покоління, створений для точного та стабільного керування FPV-дронами та іншими БПЛА. Оснащений продуктивним процесором Cortex-M7 STM32H7A3RIT6 ..Детальніше
Загальні:Артикул - H7A3WING / Гарантія - 1 (Міс.) / Модель - H7A3-WING / УКТ ЗЕД - 8529906500 / Характеристики:Вага - 0.01 (кг) / Процесор - STM32H7A3RIT6 / Розмір кріплень - 30.5х30.5 мм / Розміри - 2.00x4.00x4.00 /

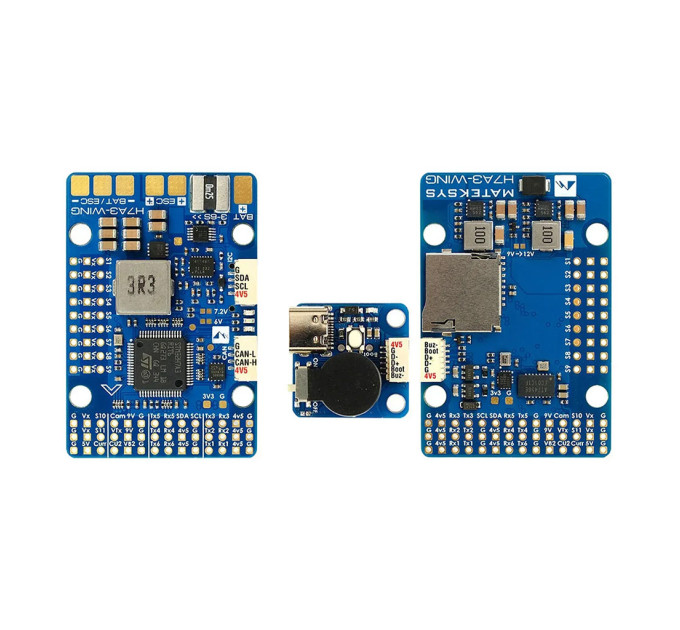

H7A3 — це сучасний польотний контролер нового покоління, створений для точного та стабільного керування FPV-дронами та іншими БПЛА. Оснащений продуктивним процесором Cortex-M7 STM32H7A3RIT6 із частотою 280 МГц, 1,4 МБ оперативної та 2 МБ флеш-пам’яті, він забезпечує високу швидкість обробки даних і надійну роботу в будь-яких умовах.
Контролер має сенсори ICM42688P (IMU) та SPL06-001 (барометр) для точного визначення висоти й орієнтації, а вбудований OSD AT7456E відображає телеметрію у відеопотоці. Є підтримка карти MicroSD для запису логів і монітор потужності I2C.
H7A3 пропонує розширені інтерфейси: 6 UART, 11 PWM, 1 I2C, 4 ADC (VBAT, Current, VB2, Cur2), USB Type-C/Beep Extender, а також 2 JST-GH порти для CAN та I2C. Доступний вихід 9V/12V ON/OFF і підтримка OSD через будь-який UART, що робить цю плату універсальним рішенням для професійних систем керування польотом.
Технічні характеристики:
MCU: STM32H7A3RIT6, Cortex-M7, 280MHz
Оперативна пам’ять: 1.4MB
Флеш-пам’ять: 2MB
IMU: ICM42688P
Барометр: SPL06-001
OSD: AT7456E
Цифровий монітор потужності: I2C
UART: 6 портів (1,2,3,4,5,6) з вбудованою інверсією
PWM: 11 виходів
I2C: 1 порт
ADC: 4 входи (VBAT, струм, VB2, Cur2)
USB: Type-C з розширенням Beep
JST-GH: 2 роз’єми для CAN та I2C
Вихід 9V/12V ON/OFF
OSD сумісний з будь-яким запасним UART
Вхід VBAT: 9–30V (3–6S LiPo)
BEC 5V/4.5V: 2.5A безперервно / 3A пік
BEC 9V/12V: 2A безперервно / 3A пік
BEC Vx: 8A безперервно / 12A пік, вихід за замовчуванням 5V (опція 6V або 7,2V)
LDO 3,3V: до 200mA
Струм: 100А безперервно, 164А пік
Точність вимірювання струму: ±2%
Точність вимірювання напруги: ±0,1%
Підтримка ArduPilot: ArduPlane, ArduCopter
Можливість програмування через STM32Cube

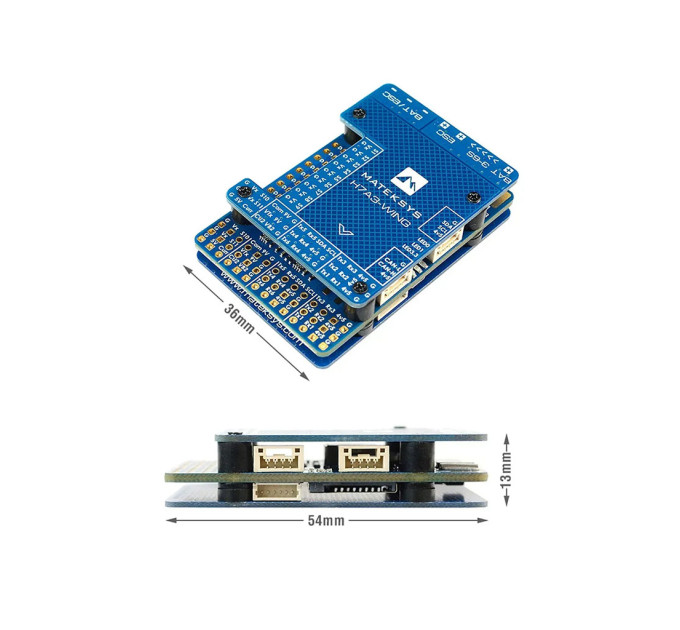

Розміри: 54×36×13 мм
Монтажні розміри: 30.5×30.5 мм, отвори Φ4 мм
Вага: 30 г з USB-розширенням
Комплектація:
1× Matek H7A3-WING
1× USB Type-C/Beep розширення з 6-контактним кабелем
