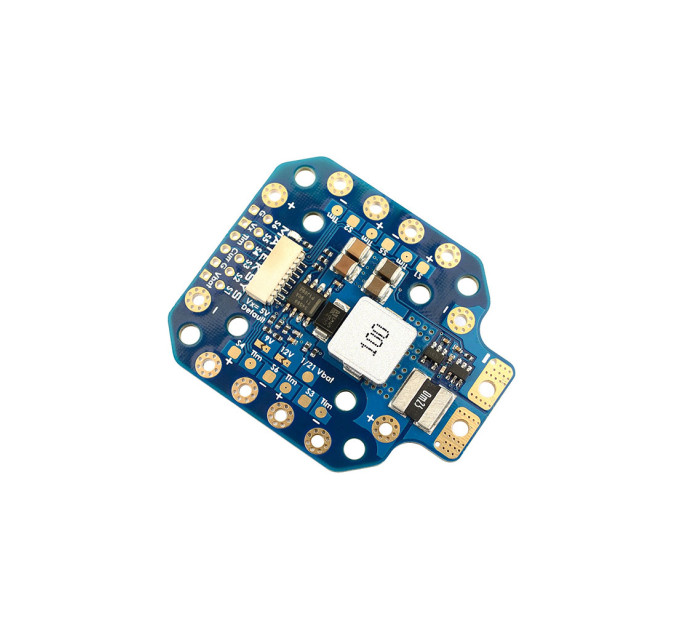

Плата розподілу живлення (PDB) MATEK PDB HEX (PDB-HEX)

1065.00₴

Відгуків: 0

Виробник: MATEK
Код товару: U0941940
Довжина: 0.00 cm x Ширина: 0.00 cm x Висота: 0.00 cm
Вага: 0.02 kg

Плата розподілу живлення Matek PDB-HEX, 12S compatiblePBD:Діапазон вхідної напруги: 6~60В (2~12S LiPo)Резистор PDB/датчик струму: 140 А (тривалий), 264 А (імпульсний)Блоки живлення ESC: 60А ..Детальніше

Загальні: Артикул - PDB-HEX / Гарантія - 1 (Міс.) / Модель - PDB HEX / УКТ ЗЕД - 8807300090 / Характеристики: Вага - 0.02 (кг) / Розмір - 49 х 40 х 6 мм / Розміри - 0.00x0.00x0.00 /

1065.00₴

Знайшли дешевше?

Грн з ПДВ 1065.00₴

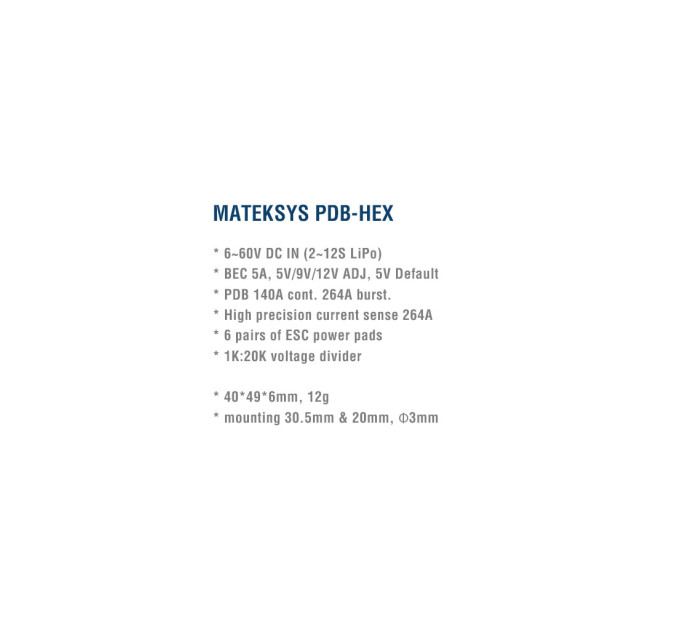

Плата розподілу живлення Matek PDB-HEX, 12S compatible

PBD:

Діапазон вхідної напруги: 6~60В (2~12S LiPo)
Резистор PDB/датчик струму: 140 А (тривалий), 264 А (імпульсний)
Блоки живлення ESC: 60А прод. 100А піковий
6x педи живлення/сигналу/телеметрії ESC
Датчик струму: 264 А, 3,3 В АЦП
Шкала 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)

Роз'єм JST-SH-8P та контактні майданчики

Vbat: напруга батареї
G: земля
Curr: поточний сигнал
Tlm: дублює контактні майданчики Tlm для телеметрії ESC.
S1/S2/S3/S4/S5/S6: сигнал ESC
Vx: вихід регулятора

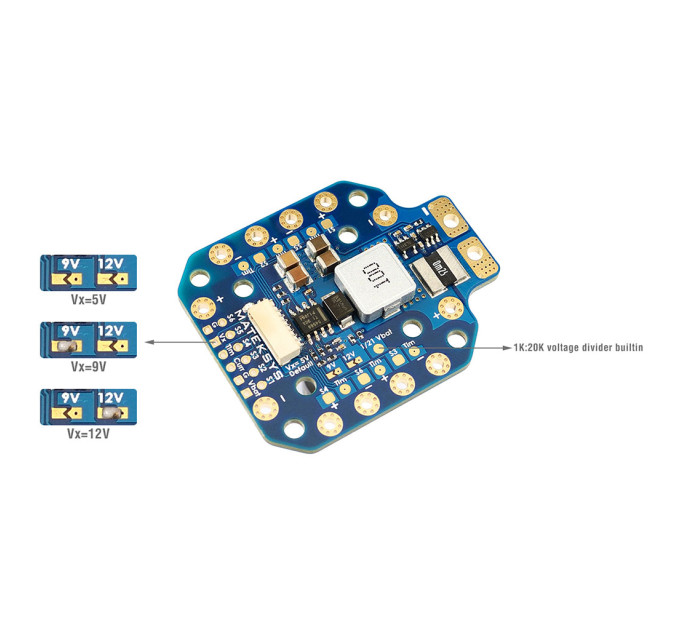

Вихід BEC Vx (5 В за замовчуванням)

Vx= 5 В за промовчанням безперервний струм 5 А
Мостова перемичка 9, Vx = 9, безперервний струм 4 А, макс. 5 А
Мостова перемичка 12 В, Vx = 12 В, безперервний струм 4 А, макс. 5 А
стійкий до короткого замикання (1 секунда)
Захист від перевантаження по струму та самовідновлення

Дільник напруги

Резистори 1K:20K
Вихідна напруга 1/21 Вбат.

Технічні характеристики:

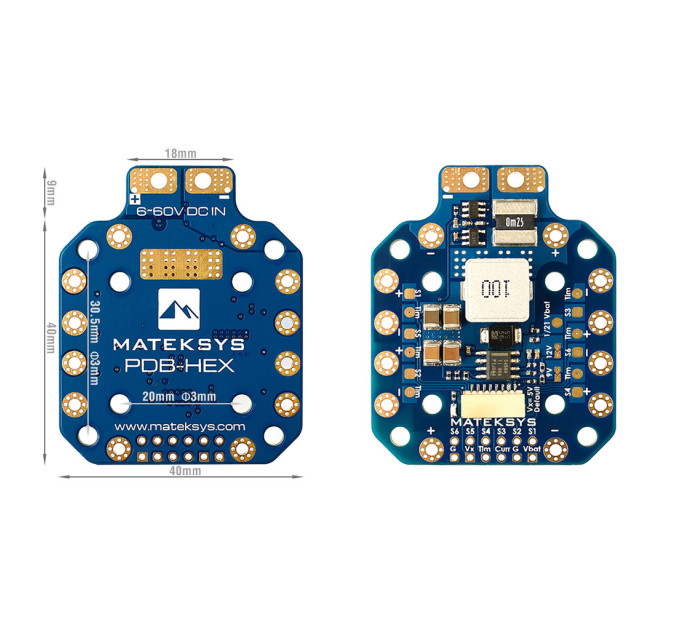

Монтаж: 30,5 х 30,5 мм, 20 х 20 мм, Φ3 мм
Розміри: 49 х 40 х 6 мм
Вага: 12 г

Комплектація:

PDB-HEX

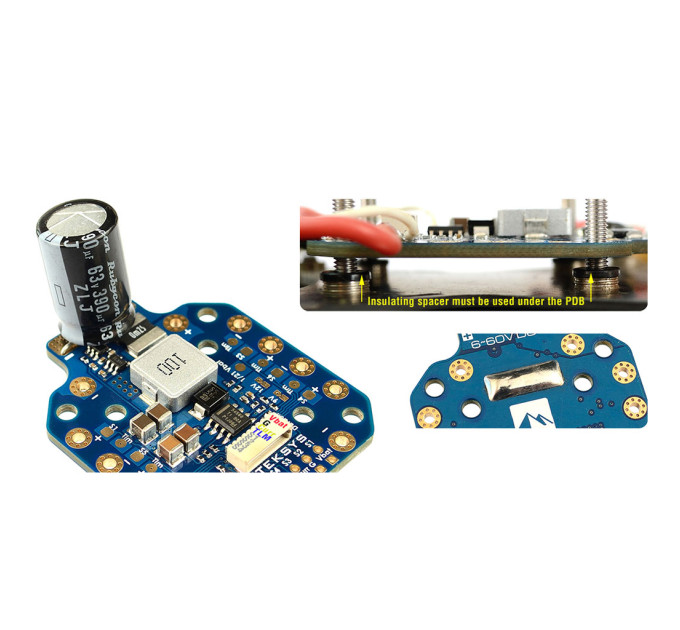

Рубікон ZLJ 63В 390мкФ
JST-SH1.0_8-контактний кабель, 5 см
Роз'єм JST-SH1.0_8pin - 2 шт

Загальні
Артикул		PDB-HEX
Гарантія		1 (Міс.)
Модель		PDB HEX
УКТ ЗЕД		8807300090
Характеристики
Вага		0.02 (кг)
Розмір		49 х 40 х 6 мм
Розміри		0.00x0.00x0.00
